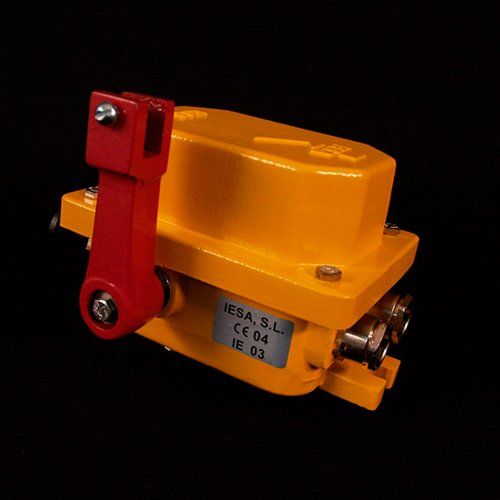

Interruptores IE-03

Interruptores IE-03

Datos técnicos IE-03

Se fabrica en caja de aluminio o hierro fundido, según necesidades.

Para servicio de intemperie, protección IP65.

La disposición de sus componentes se realiza de forma que puede ser instalado en cualquier posición, con plena garantía de su funcionamiento y hermeticidad.

La tornillería es de acero inoxidable.

Van equipados con uno o dos microrruptores (según pedido). Contactos inversores.

Levas de accionamiento construidas en aluminio anticorrosivo SILMAG7.

Todos los extremos de eje al exterior van protegidos con retenes de presión y tapones adecuados para lograr la protección indicada.

Mecanismo de desbloqueo, construido en fundición de bronce y acero inoxidable.

Terminación en pintura epoxy al horno, color amarillo, con espesor de 100 micras.

El aparato se fija en posición de trabajo por medio de 2 tornillos de M-10x50.



Características IE-03

Los cables tienen acceso a la caja por medio de 2 prensaestopas PG-16, pudiendo en su caso adaptar otros tipos de reducciones y prensas según pedido.

Los dos contactores 1A+1C tienen una capacidad de corte de 10A a 125V, 7A a 220V y 5A a 380V.

Opcionalmente se puede montar un pulsador de mando para la puesta en marcha de la instalación, una vez quitado manualmente el enclavamiento mecánico en que queda el interruptor al ser accionado por avería de la cinta o la máquina donde va montado.



Tipos de accionamiento

Desvío - Tipo IE-03/D

  • Palanca de accionamiento con rodillo montado sobre rodamiento en ambos extremos del eje.
  • Posición estable con enclavamiento a ambos lados de la posición central.
  • Accionamiento de desenclavamiento manual y pulsador exterior de puenteo.



Tirón - Tipo IE-03/T

  • Palanca de accionamiento provista de bulón pasador sobre horquilla, para alojamiento de guardacables.
  • Posición estable con enclavamiento a ambos lados de la posición central.
  • Accionamiento de desenclavamiento manual.



Fin de carrera - Tipo IE-03/F

  • Palanca de accionamiento provista de roldana de acero giratoria.
  • Posición estable con enclavamiento a ambos lados de la posición central.
  • Accionamiento de desenclavamiento manual.
