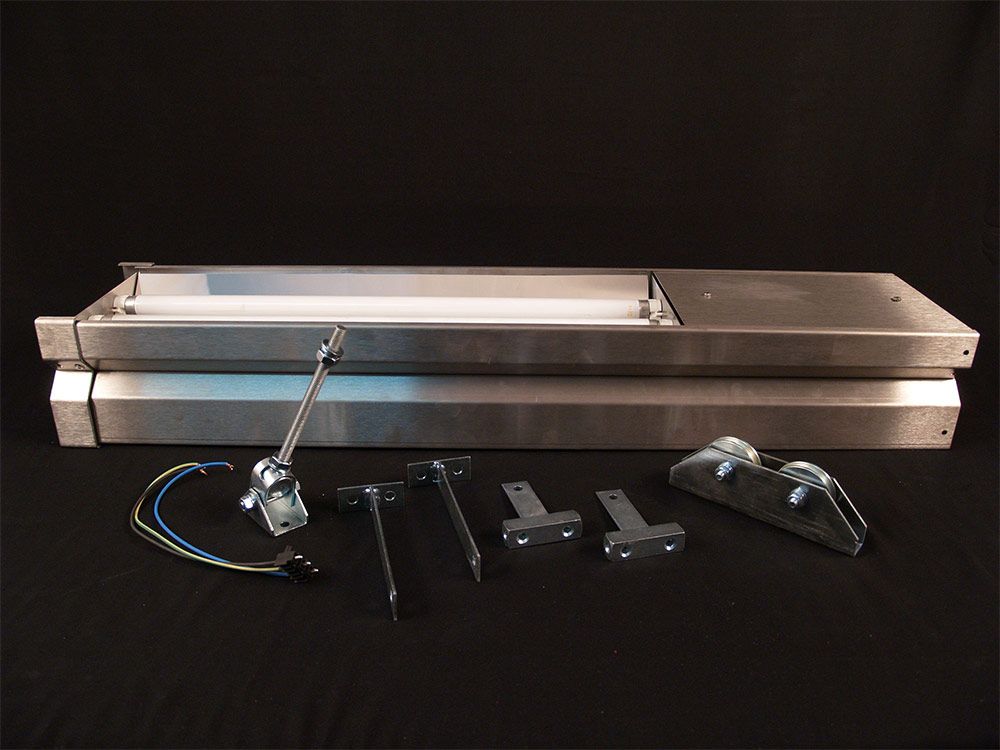

Luminaria IESA IE-SIM-20
Este modelo se ha montado en todas las estaciones de Metrosur, Nuevos Ministerios, soterramiento de Getafe...
El sistema modular de iluminación IESA se basa en la integración en un equipo del dispositivo y la canalización de los tendidos eléctricos (alumbrado, megafonía...).
Cada tramo lleva montado el sistema eléctrico correspondiente, que es practicable y fácilmente accesible desde abajo. La tapa de acceso al equipo eléctrico se fija con un tornillo imperdible.
La unión entre tramos rectos y accesorios se efectúa por medio de un tapajuntas remachado a testa.
Los accesorios en "T", codos horizontales, cóncavos, convexos, etc. nos facilitan la ejecución de cualquier trazado.
La fijación a techo se efectúa por medio de una pieza provista de roldanas y cables de acero.
Esta luminaria es para uso interior, temperatura (- 5º a + 40º)
Si algún cable está dañado debe sustituirse por otro que suministre IESA o su servicio técnico.
Materiales
Este modelo se fabrica en acero inoxidable AISI-304, con acabado superficial mate grado 180.
La pantalla proyectora se fabrica en aluminio brillo espejo, conformada parabólicamente para obtener un mayor rendimiento luminoso. Puede ser simétrica, para vestíbulos y pasillos, y asimétrica para borde del andén.
El equipo eléctrico estará constituido por una reactancia electrónica (Modelo PHILIPS o OSRAM) según solicitación del departamento técnico de Metro.
Los cables del conexionado son libre de halógenos de 1,5 mm2 de sección (Marca AFUMEX o EXCELEN).
La puesta a tierra está asegurada en todo el equipo por un tornillo de presión fijado a la placa de portamecanismos.
